รายละเอียดสินค้า

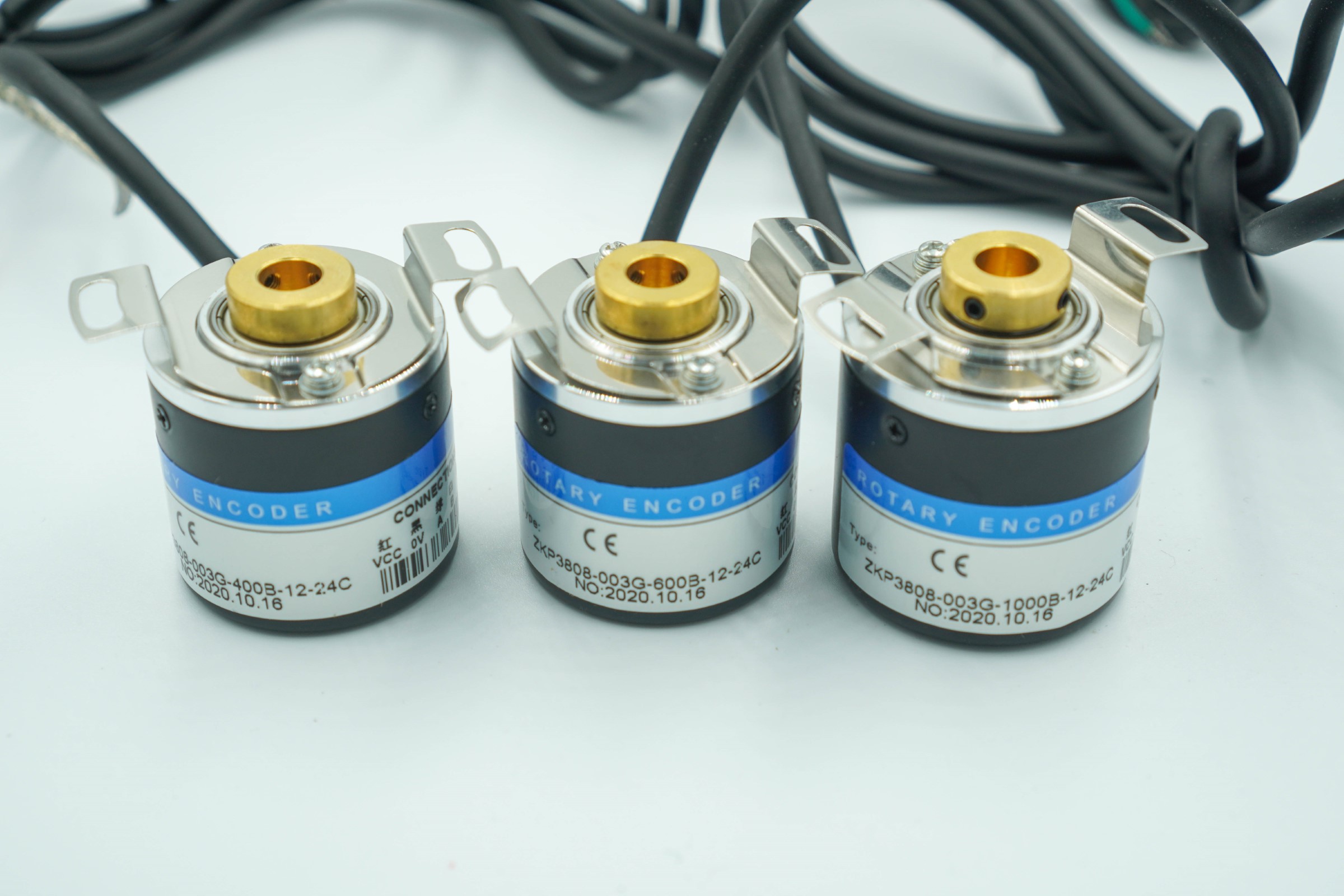

เอ็นโค้ดเดอร์ใช้ในการวัดตำแหน่งองศาในการหมุนของมอเตอร์ หรืออุปกรณ์ที่ต้องการวัดองศาการเคลื่อนที่ โดย Encoder รุ่นนี้เอาท์พุทเป็น Open collector จะต้องเชื่อมต่อกับไมโครคอนโทลเลอร์แบบ Pullup resistors


Model : Incremental rotary encoder, AB two-phase.

Performance : 200, 400, 500, 600, และ 1,000 pulses per revolution.

Working voltage : 5-24V

body size:  38mm

shaft : Hollow shaft 8 mm

fixing holes: M3 screws, three mounting holes round of 30, three mounting holes in round 28; side of the outlet.



Output: the output circuit NPN open collector output type; pulse of A, B two-way

Wiring: Vcc positive supply, 0V to A-phase, B-phase, shielded cable.

Note: AB two-phase outputs must not be connected directly to the power supply VCC, otherwise, they will burn the output transistor.



VCC ..............RED
0V..................BLACK
A ...................YELLOW
B ...................GREEN
F.G ...............shielding



Code ตัวอย่างการใช้งานวัดมุมในการหมุน





/* Rotary encoder with attachInterrupt

Counts pulses from an incremental encoder and put the result in variable counter.

  Taking also into account the direction and counts down when the rotor rotates in
  the other direction.

  This code is used attachInterrupt 0 and 1 which are pins 2 and 3 moust Arduino.
  For more information about attachInterrupt see:
  http://arduino.cc/en/Reference/AttachInterrupt

  created 2014
  by Ben-Tommy Eriksen

  https://github.com/BenTommyE/BenRotaryEncoder

  */

  // Encoder connect to digitalpin 2 and 3 on the Arduino.

  volatile unsigned int counter = 0; //This variable will increase or decrease depending on the rotation of encoder

  void setup() {
  Serial.begin (9600);

pinMode(2, INPUT_PULLUP); // กำหนดให้เป็น pullup input ขา 2

pinMode(3, INPUT_PULLUP); // กำหนดให้เป็น pullup input ขา 3
//Setting up interrupt
  //A rising pulse from encodenren activated ai0(). AttachInterrupt 0 is DigitalPin nr 2 on moust Arduino.
  attachInterrupt(0, ai0, RISING);

  //B rising pulse from encodenren activated ai1(). AttachInterrupt 1 is DigitalPin nr 3 on moust Arduino.
  attachInterrupt(1, ai1, RISING);
  }

  void loop() {
  // Send the value of counter
  Serial.println (counter);
  }

  void ai0() {
  // ai0 is activated if DigitalPin nr 2 is going from LOW to HIGH
  // Check pin 3 to determine the direction
  if(digitalRead(3)==LOW) {
  counter++;
  }else{
  counter--;
  }
  }

  void ai1() {
  // ai0 is activated if DigitalPin nr 3 is going from LOW to HIGH
  // Check with pin 2 to determine the direction
  if(digitalRead(2)==LOW) {
  counter--;
  }else{
  counter++;
  }
  }

Digital Pins With Interrupts : Arduino attachInterrupt()
