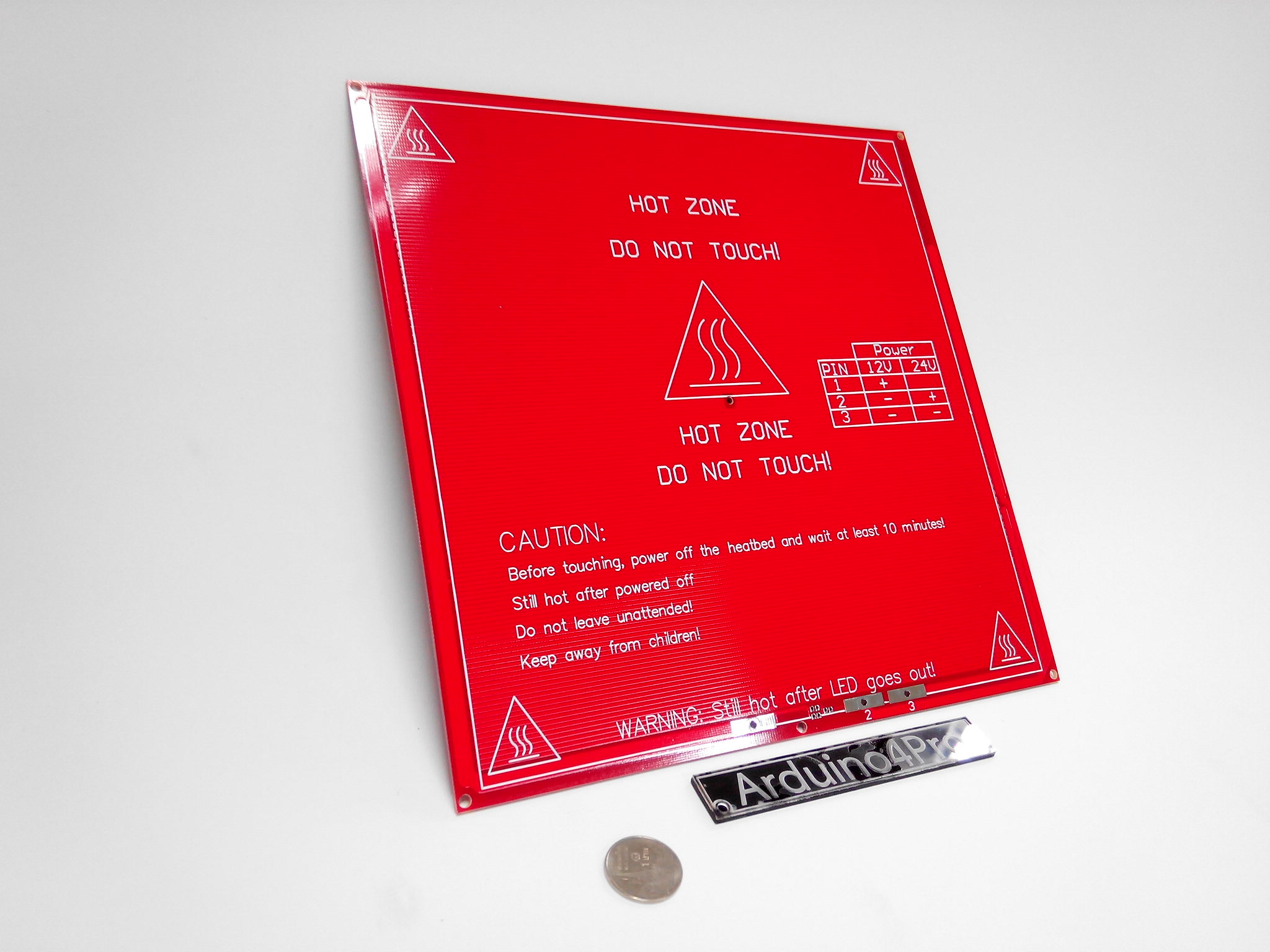

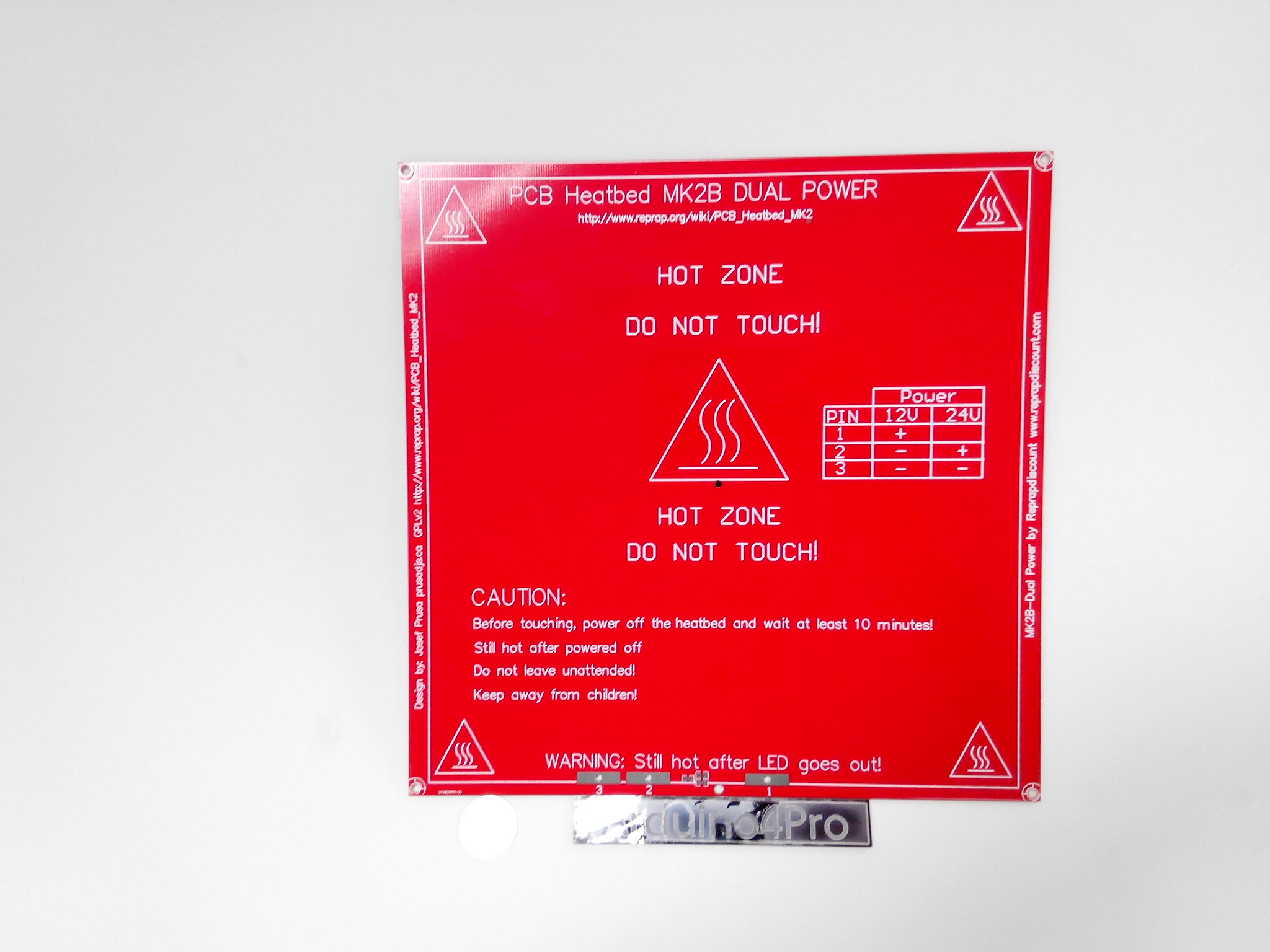

RepRap / mendel PCB Heated Heatbed MK2B for Mendel 3D printer MK2B Dual Power PCB Heat Bed

Specification:

All features from MK2A and you also can operate this board now with 12v or 24v

- a central mounting hole on the front side to allow for three point mounting. This is much easier for bed leveling in comparison to 4 point mounting. First level the side with two holes and fix in place, then level the side with one hole. A glass plate is highly recommended to provide a truly flat surface and rigidity

- The pads to solder onto have been greatly increased as shown in the picture below. The picture shows the wires prepared for soldering routed through the holes for extra security. This does not remove the need to use proper strain relief.

Copper plated holes as shown in reprap wiki: reprap.org/wiki/PCB_Heatbed

You can find the open source files here: http://forum.reprapdiscount.com/forums/oss/

• Dimensions 214mmx 214mm
• Laminate FR4 1.6+-0.15mm
• 2 layer, 35μm copper
• Red Soldermask - both sides
• White Silkscreen - both sides
• Power Input: 12V or 24v
• copper plated holes
• resistance between 1.0 and 1.2 ohm

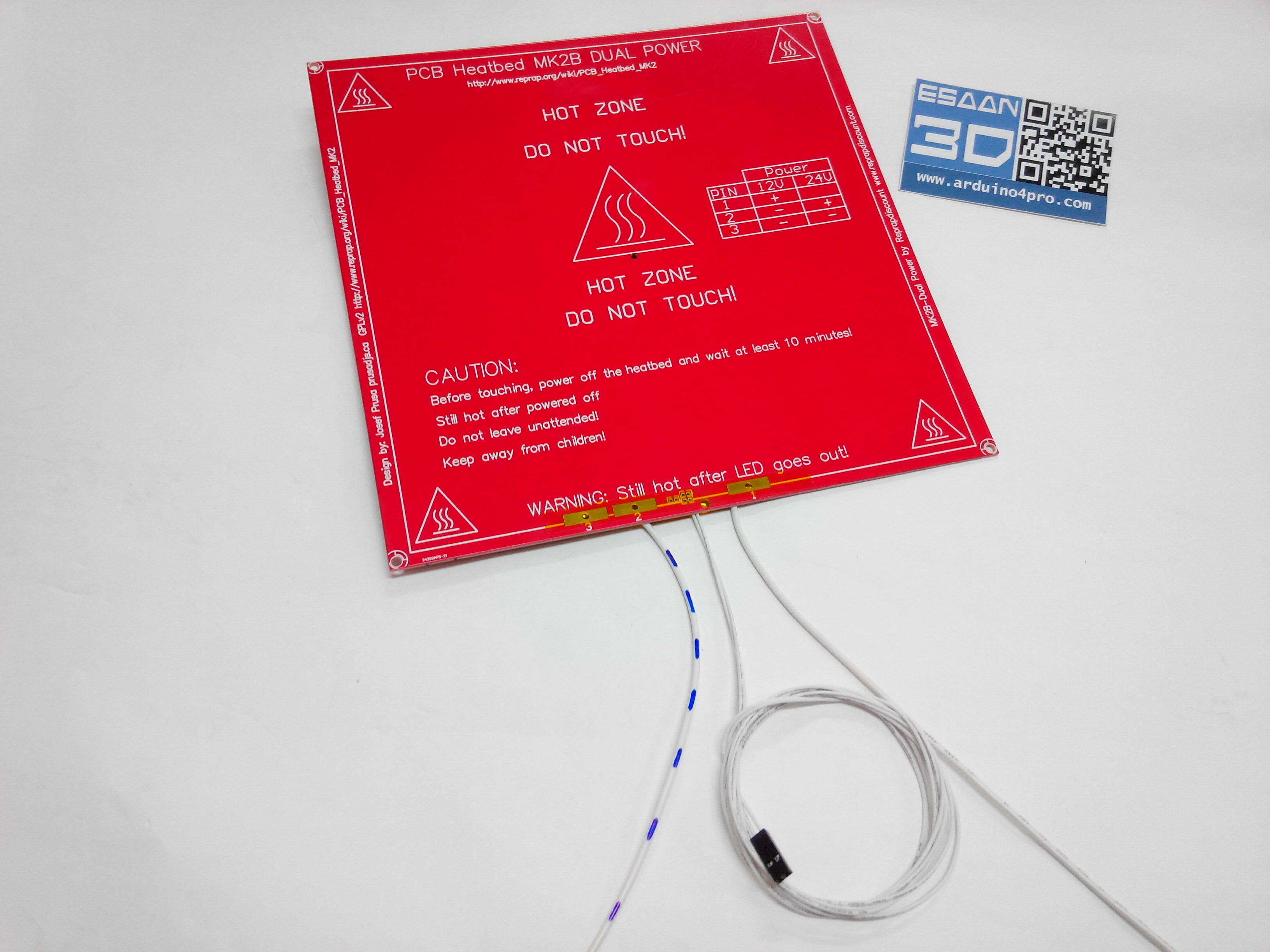

การต่อสายไฟ 12V และติดตั้งเซนเซอร์ตัววัดอุณหภูมิ ด้านหลังของแผ่นความร้อน

ตัวอย่างนี้ จะเลือกใช้ไฟ 12V โดยต่อขั่วบวก ( + ) เข้าขา 1 แล้ว ต่อขั่วลบ ( - ) เข้าขา 2 และ 3 ร่วมกัน

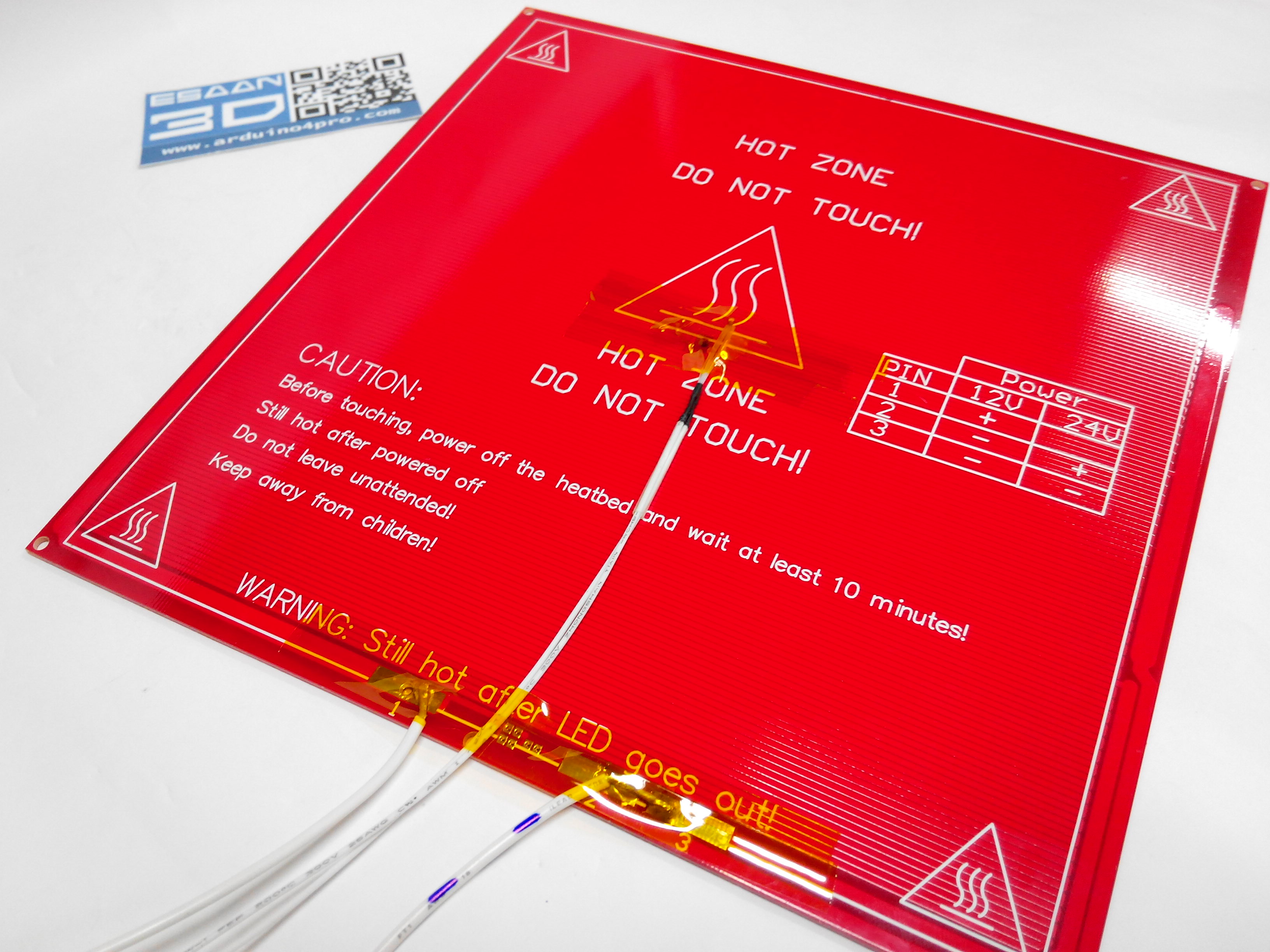

ติด Thermistor วัดอุณหภูมิไว้ด้านหลัง
